자작 자전거 전조등 제작 모델링 #1 - 본체 모델링

자전거를 즐겨타시는 분이라면 다 아는 사실

전조등과 후미등은 필수사항이다!



그런데 다이소에서 사는 전조등은 밝지가 않고

조금만 쓰다보면 지혼자 깜빡깜빡 한다...



그렇다고 비싼걸 사자니 2만원~5만원 까지 너무 다양하다.

그런데 그렇게 까지 주고 사야되나 싶다.



그래서 제작해 본 것이 바로 자작 자전거 전조등 !



자작 전조등을 만들 때 필요한 것은

다음과 같다.



1. 충전지 (18650 리튬이온 배터리, 보호회로 장착)

18650 리튬이온배터리(보호회로장착)

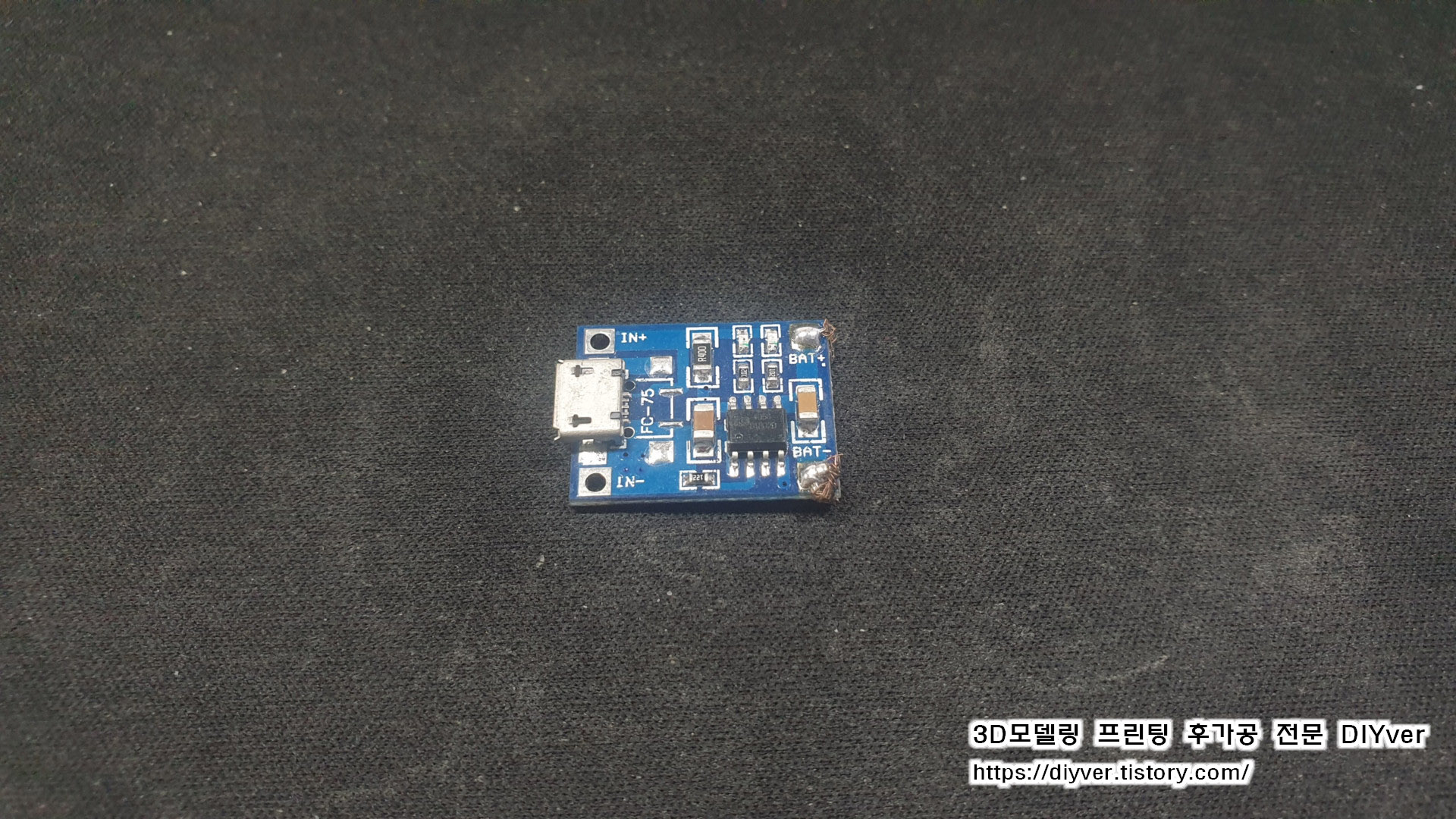

2. 충전모듈 (TP4056)

TP-4056

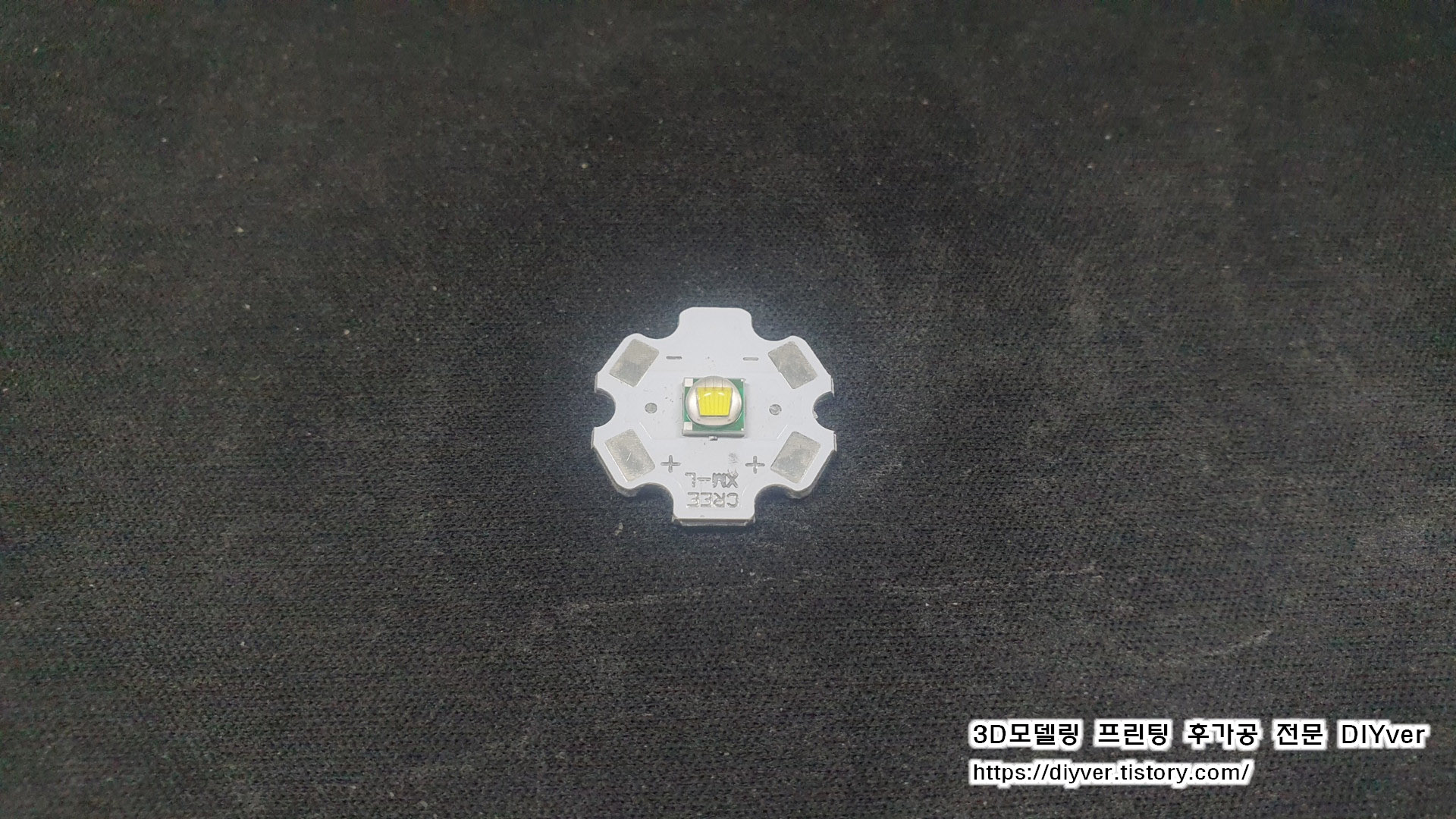

3. LED (CREE 사 정품 LED)

CREE XM-L , 5W led

4. 스위치

5. 하우징





하우징을 제작하는 것이기 때문에

1~4 번에 해당하는 내용들을 고려해서 설계를 해야한다.





경험상 1번의 경우 시중에서 파는 것 처럼

착탈식이고, -극은 스프링으로 되어있는 방식은 제작하기가 까다롭고,

다른 부품이 필요한 부분이다.

또한 스프링으로 되어있는 경우 진동에 의해서 접촉불량이 생길 가능성이 있다.



따라서 건전지는 납땜을 간단히 한 후에

전기테이프로 확실히 고정시키고

글루건으로 하우징에 고정시키는 것이 제일 쉽고 안전하다.

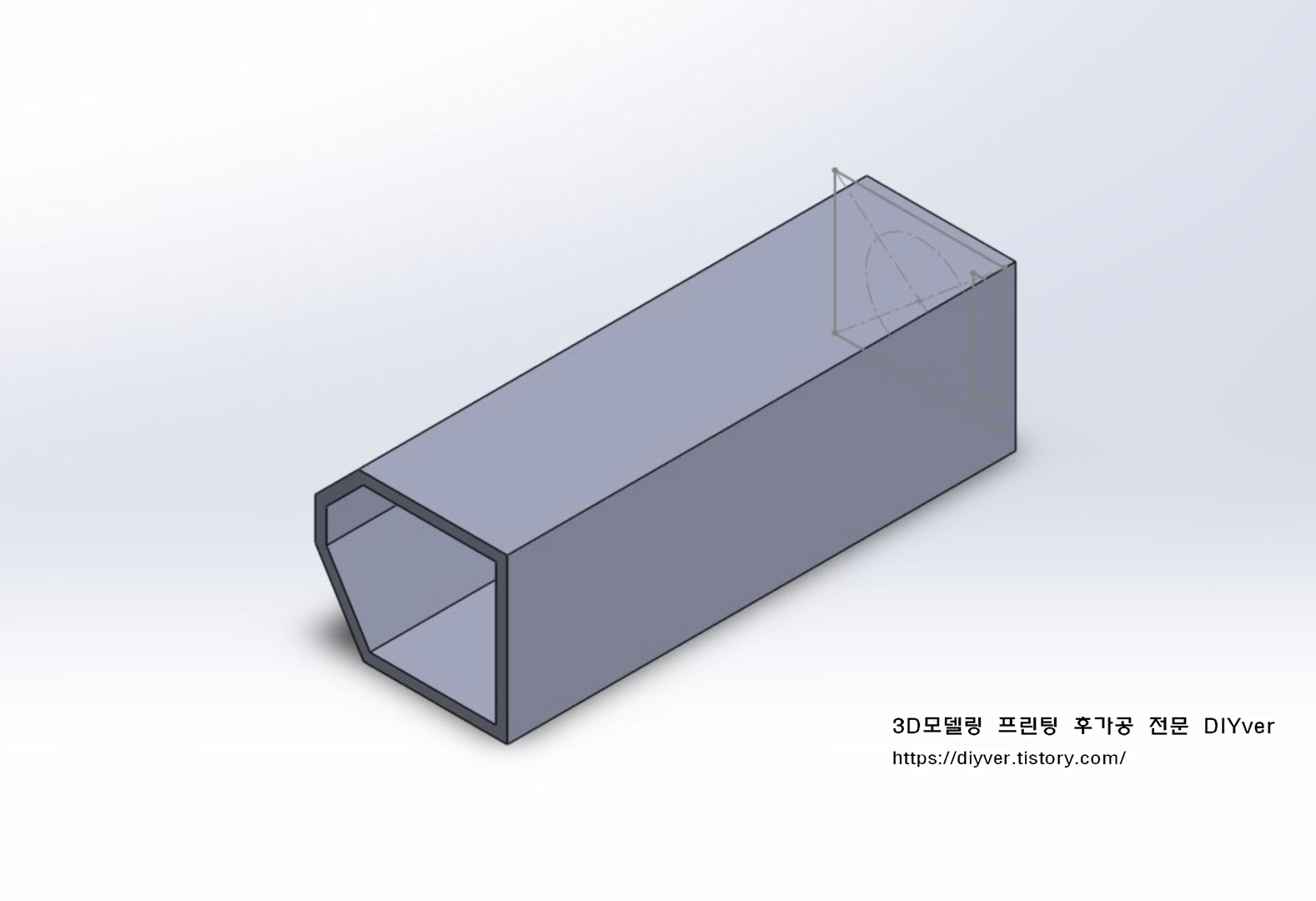

그러므로 하우징 설계할 때, 내부 공간을 넉넉하게 잡아준다.



















보통의 전조등은

후면이 볼트방식으로 되어 있어서

회전을 통해 분리를 한다.

그런데 3D프린터로 출력을 할 때

볼트 방식은 항상 조심해야 한다.

너무 작은 볼트 사이즈는 애초에 제대로 나오기도 힘들다.



그럴 때 사용하는 방식이

스냅 핏(Snap-fit) 이다.

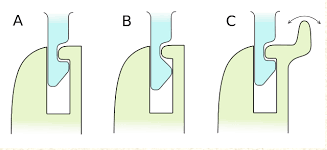

위의 사진은 스냅핏 사례인데,

흔히 플라스틱 결합 방식에 사용한다는 사실이 떠오를 수 밖에 없다.



스냅핏을 모델링에 적용 시켜 준다.

이때 모양만 비슷하게 적용하는 것이 아니고

엄연히 스냅핏 이론이 있고, 가장 이상적인 설계식이 있으니 참고해서 적용해야 한다!

https://cortkd.tistory.com/36

SNAP FIT 스냅핏 디자인

위의 사이트를 참고하시면 간략하게 스냅핏에 대해 알 수 있고

영어로 되어있지만, 제대로 되어있는 이론도 소개되어 있다!

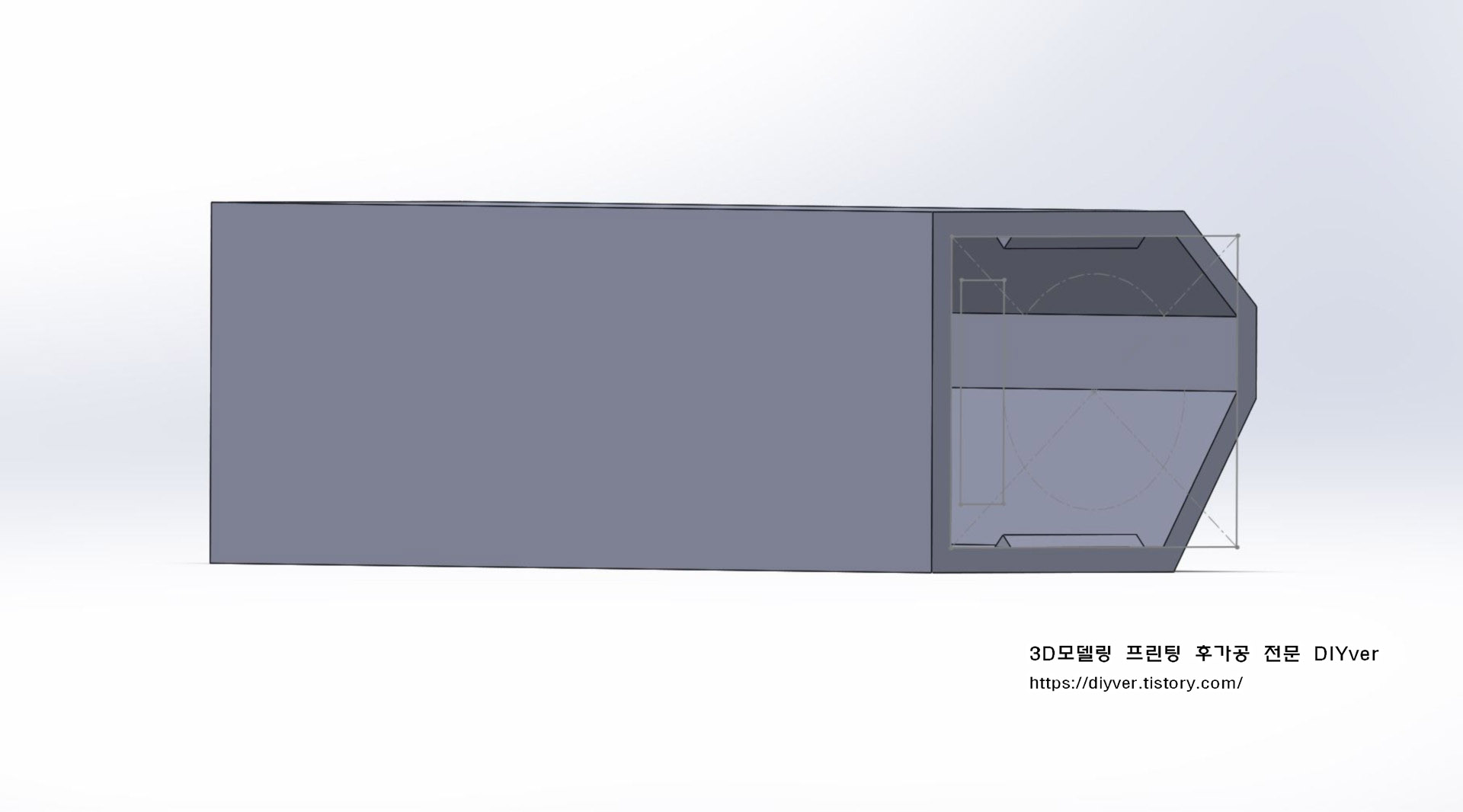

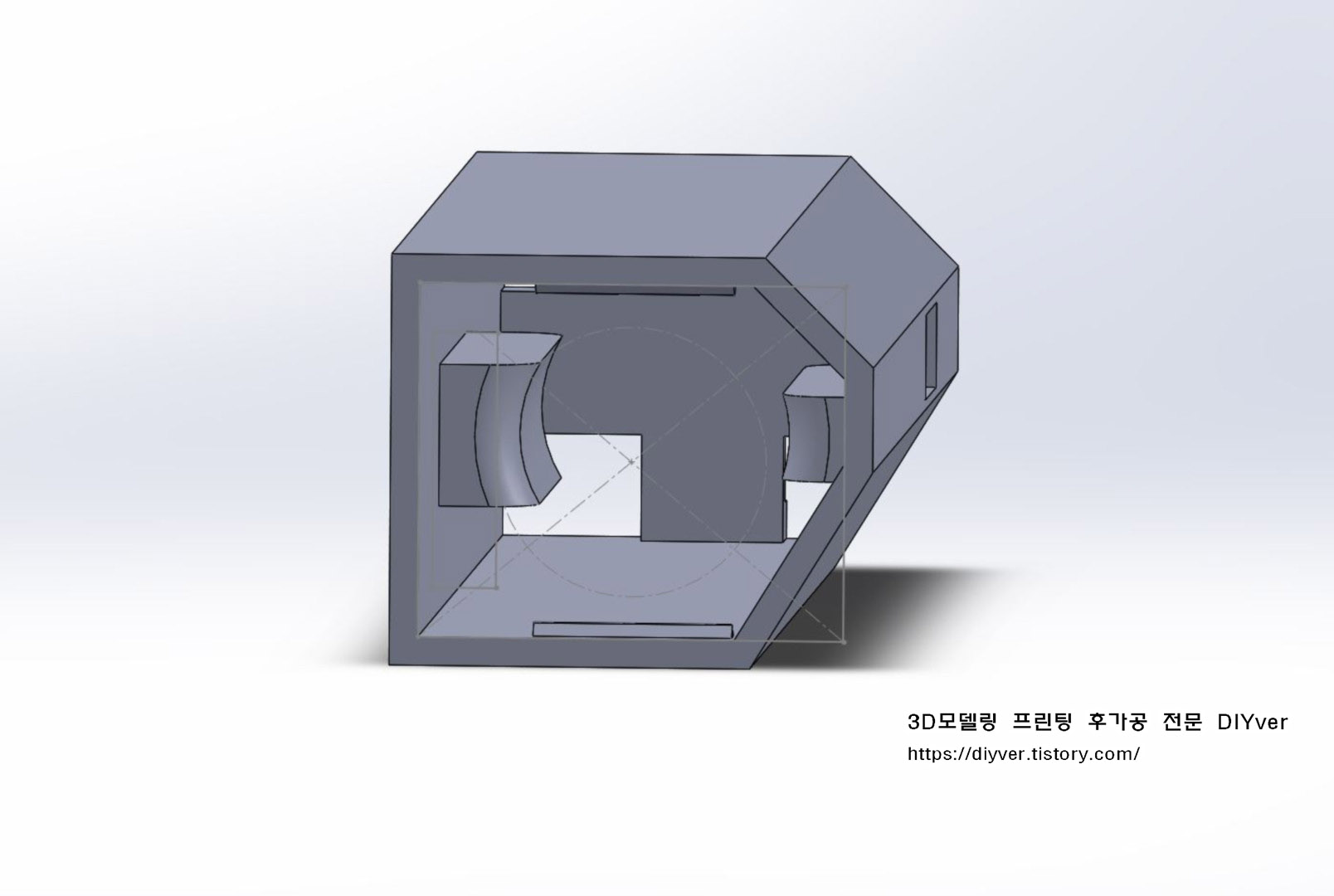

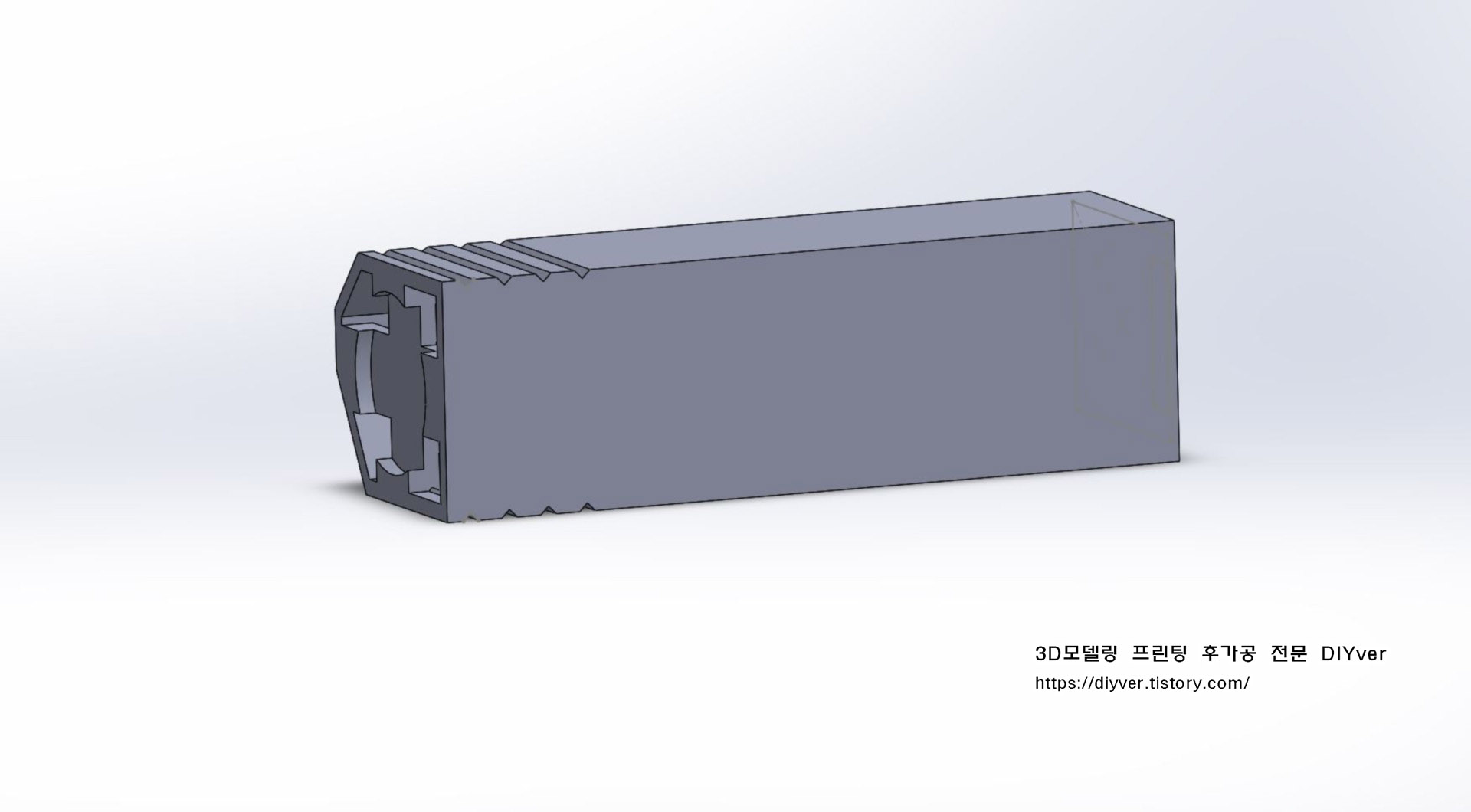

스냅 핏을 추가한 사진이다.

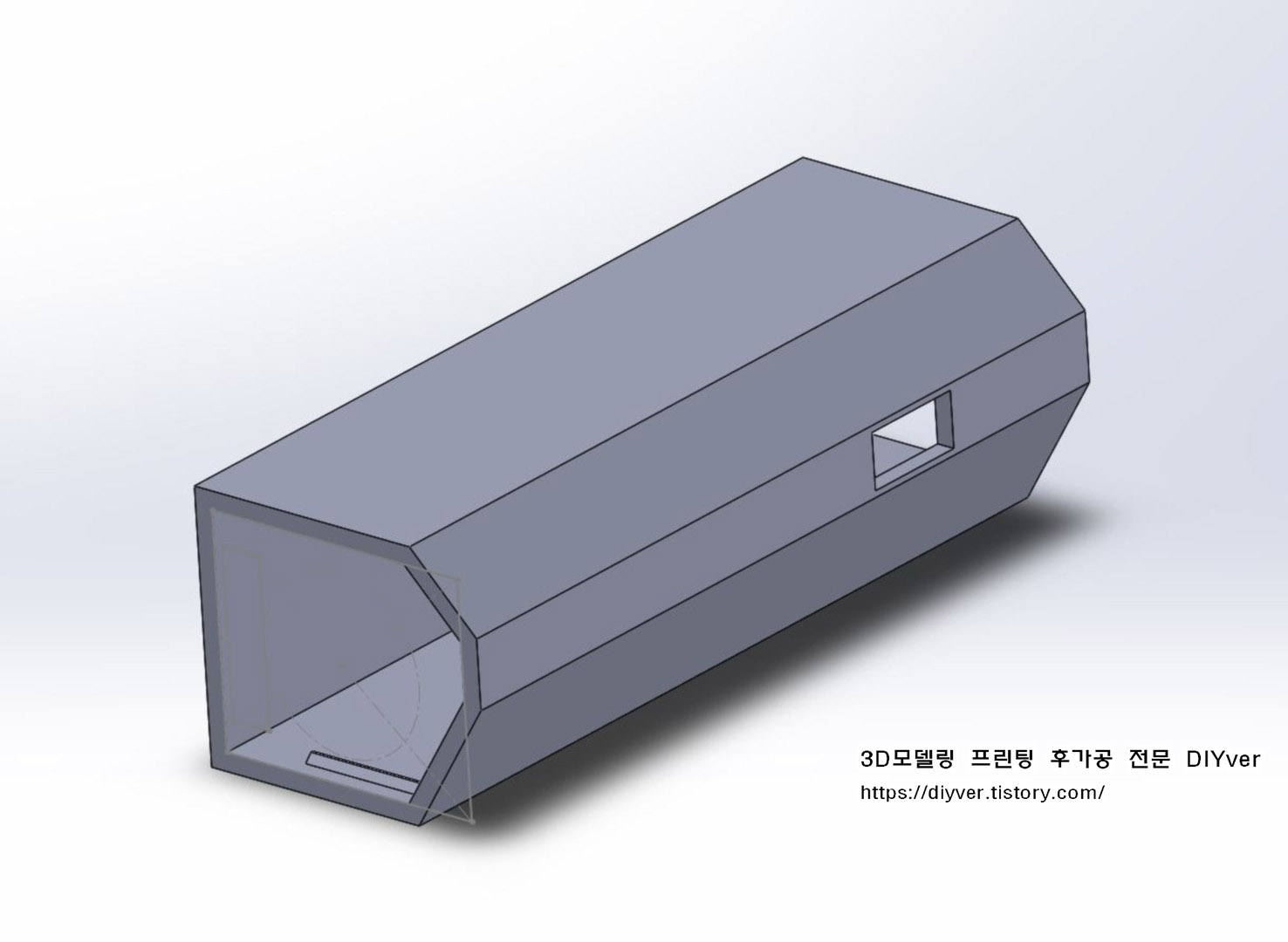

다음으로 추가해야 할 부분은

스위치 부분이다.

자신이 갖고 있는 스위치에 해당하는 크기로

홈을 내준다.

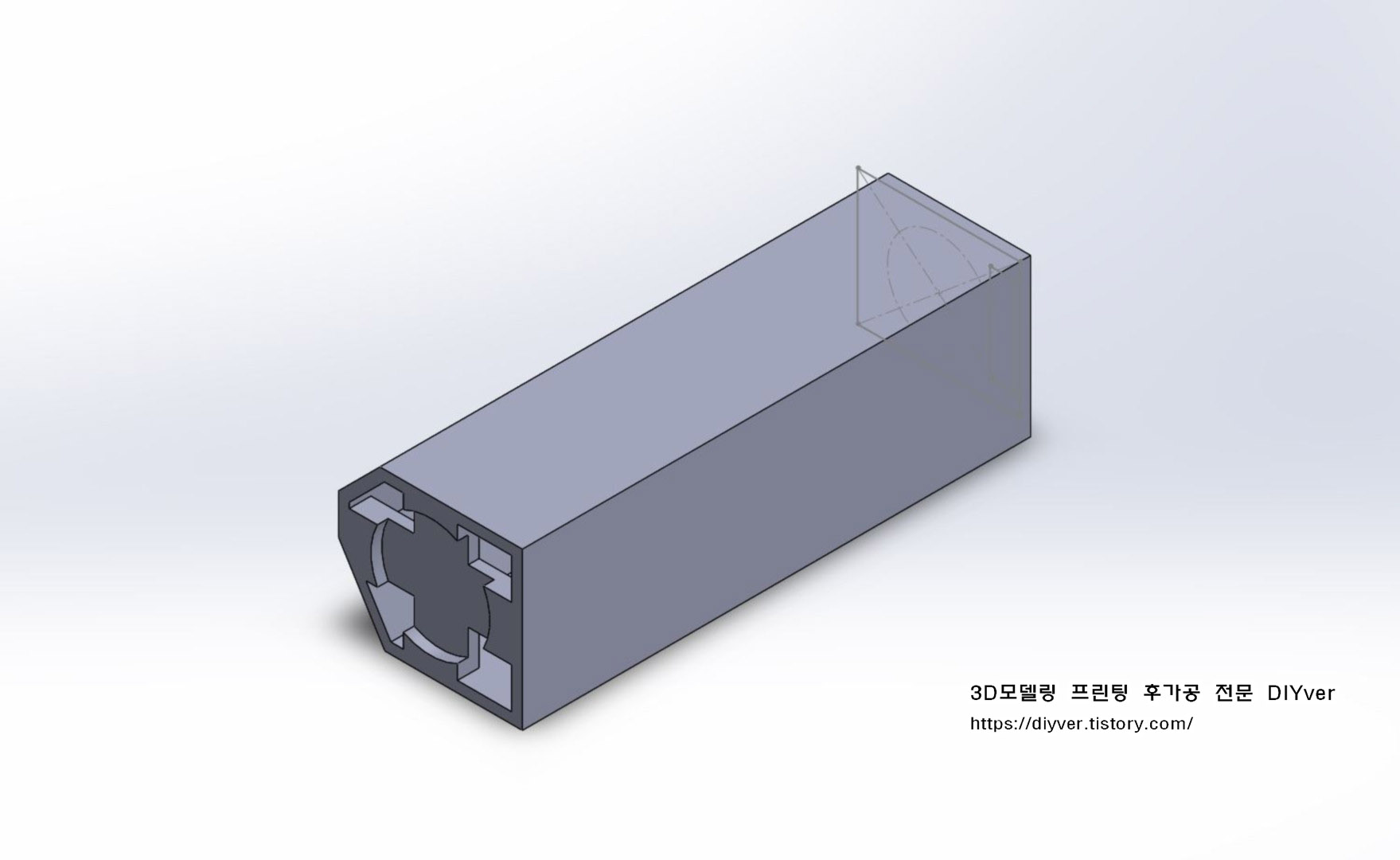

그다음으로는 가지고 있는 LED 에 따라서

LED를 고정시키는 전면부를 설계한다.

LED와 3D프린터 출력물 간의 접합 방식에서

글루건은 적합하지 않다. (녹는 점이 낮기 때문에)

3D펜을 갖고 있다면 고정이 쉽다.

























다음으로는 충전지가 고정될 부분을 설계해야 한다.

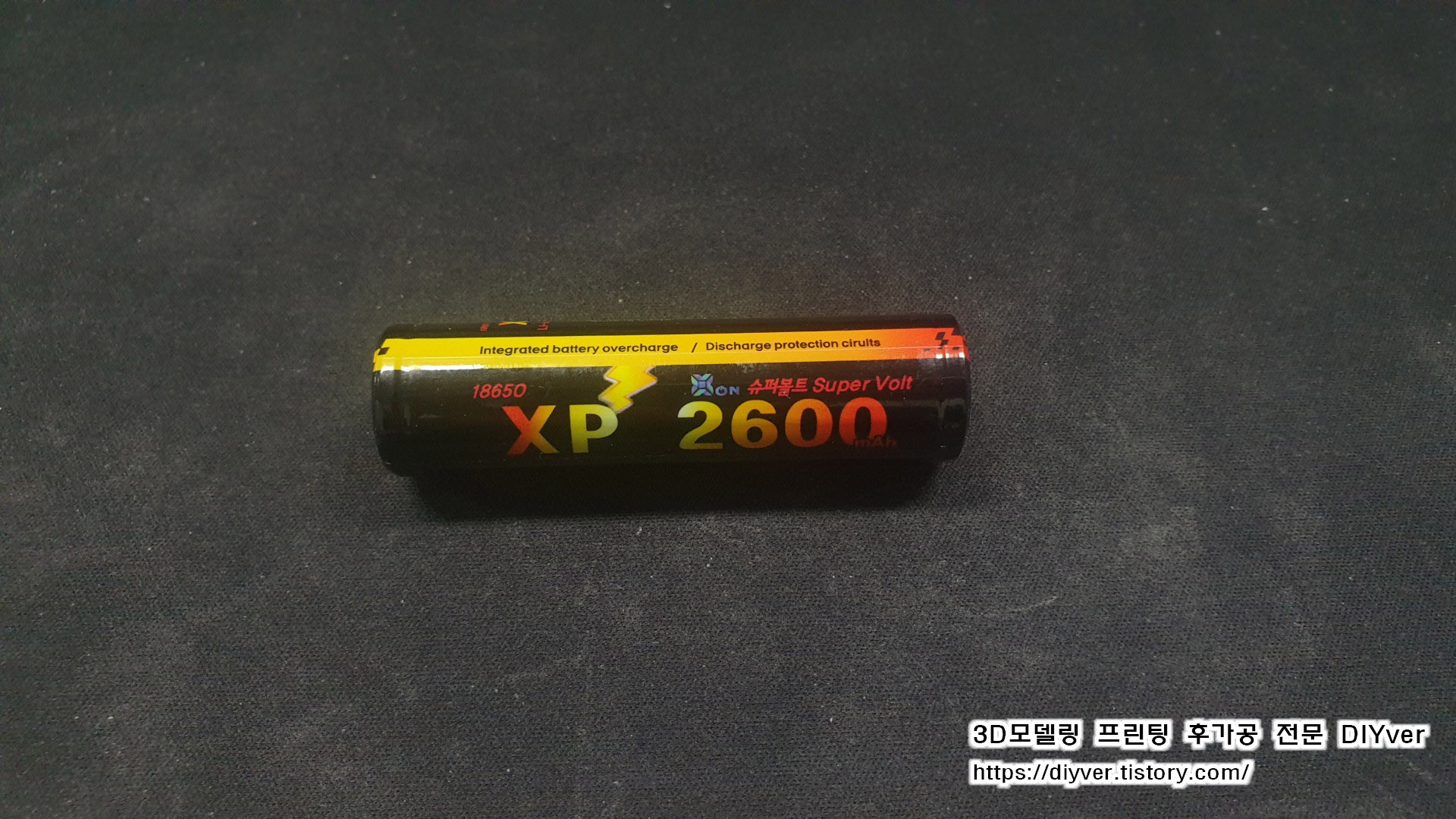

18650 충전지의 경우

지름이 약 19mm 정도 된다.

어차피 글루건으로 고정할 것이기 때문에

내부는 살짝 여유를 주고 하는 것이 좋다.



















다시 또 스냅 핏을 적용하였다.

이번에는 전면부쪽에 하였는데

이는 눈뽕 방지 갓을 추가하기 위해 작업하였다.

눈뽕 방지 갓의 위치를 조절 할 수 있게 하기위해

홈을 4개를 팠다.



















마지막으로 추가할 부분은

자전거에 거치할 수 있는 부분을 추가하는 것이다.

밑에 사진에는 잘 나와있지는 않지만

마지막 부분에 역시 스냅 핏 구조가 적용되었다.

고정 되었을 때 진동에 의해서 흘러내리지 않게 하기 위해 추가한 부분이다.

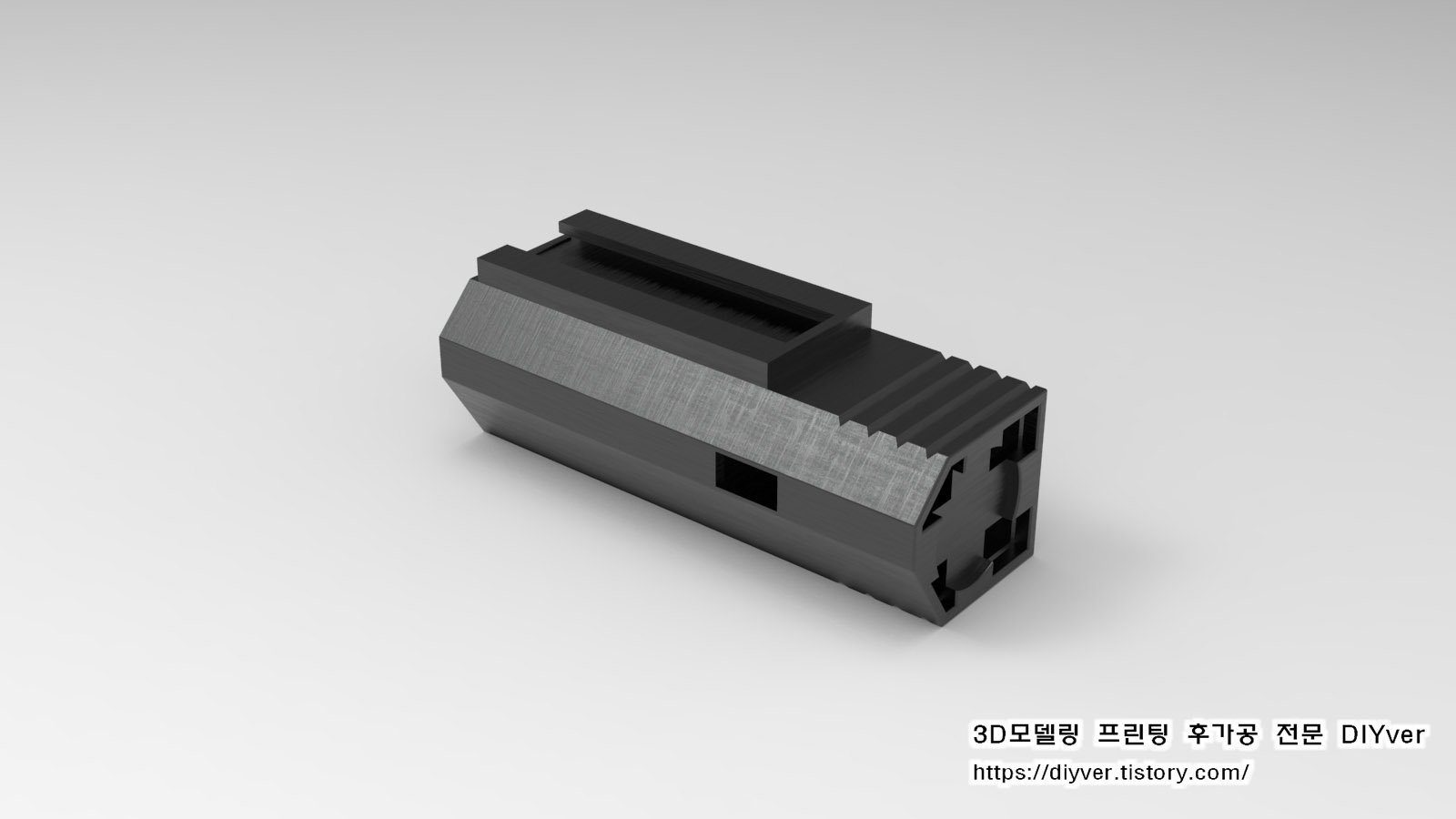

랜더링 결과물은 위와 같다.

아마 3D프린터로 뽑으면 비슷하게 나오지 않을까 싶다.

















본 시리즈는

모델링 4편, 프린팅 4편으로 총 8편으로 제작될 예정이다.

각 편마다 중요한 아이디어 스케치와, 출력물에 대한 고찰을 담아 보려 한다.

1. 본체 모델링 (현재 포스터)

2. 후면 모델링

3. 눈부심 방지 갓 모델링

4. 자전거 브라켓 모델링





이번 포스터는 여기서 끝마치도록 한다.
